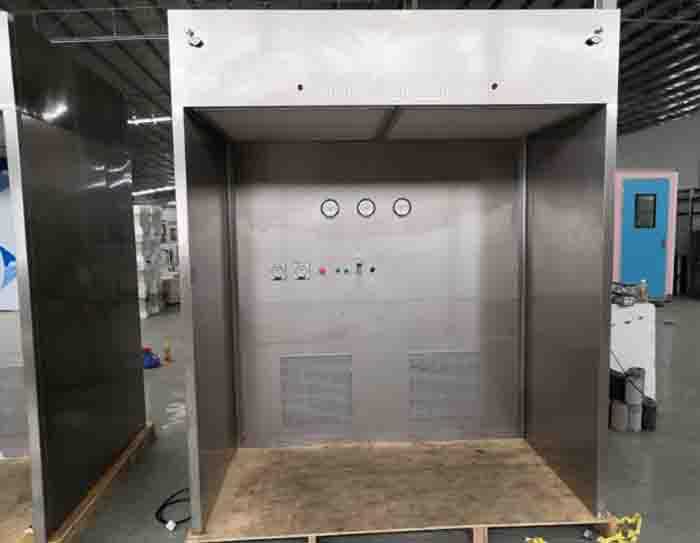

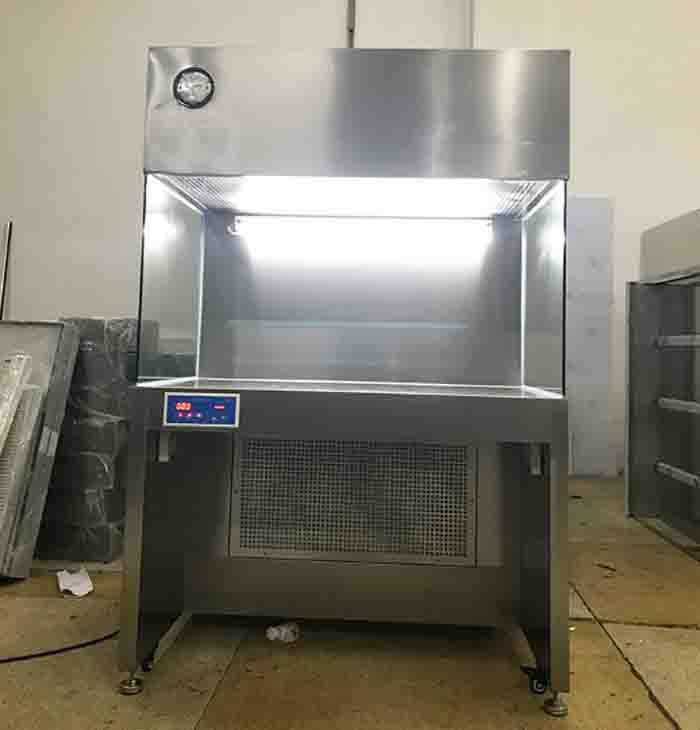

稱量間，負壓稱量間又稱為稱量棚及稱量亭，負壓稱量罩，負壓稱量室，負壓稱量間規格尺寸可按現場大小制作，大型負壓稱量間采用垂直單向流的氣流形式,回風先要通過初效過濾器進行預過濾,將氣流中的大顆粒粉塵粒子處理掉，經過預處理后的空氣，再經過初效過濾器、中效過濾器、高效過濾器進行二次過濾，以起到充分保護高效過濾器的作用。
負壓稱量間在離心風機提供的壓力下，通過高效過濾器，使之達到潔凈要求。
潔凈氣流被送至送風箱體內,90%通過均流送風網板，形成均勻的垂直送風氣流，10%則通過風量調節板,排出設備。
所有氣流均經過高效過濾器處理，所以送風，排風均不帶殘余粉塵，避免了二次污染。
負壓稱量間由于在工作區域形成穩定的單向流，在此區域中散發的粉塵，會在單向氣流的影響下，隨著氣流而被初、高效過濾器所捕集。
負壓稱量間設備帶有10%的排風，從而形成相對與外部環境的負壓,從一定程度上保證了此區域內的粉塵不會擴散至室外，起到保護外部環境的作用。
大型負壓稱量間|稱量棚|稱量亭產品優勢：
1、進口品牌風機具有長壽命、低噪聲、免維護、震動小；
2、雙層負壓結構，無泄漏風險；
3、優異的空氣均勻分布性能；
4、風速自動恒定或有級調節；
5、液槽設計確保完美密封；
6、內外一致，整潔無死角；
大型負壓稱量間|稱量棚|稱量亭采用垂直單向流的氣流形式，回風先要通過初效過濾器進行預過濾，將氣流中的大顆粒粉塵粒子處理掉，經過預處理后的空氣，再經過高效過濾器進行二次過濾，以起到充分保護高效過濾器的作用。在離心風機提供的壓力下，通過高效過濾器，使之達到潔凈要求。
負壓稱量間潔凈氣流被送至送風箱體內,90%通過均流送風網板，形成均勻的垂直送風氣流，10%則通過風量調節板,排出設備。所有氣流均經過高效過濾器處理，所以送風，排風均不帶殘余粉塵，避免了二次污染。
負壓稱量間由于在工作區域形成穩定的單向流，在此區域中散發的粉塵，會在單向氣流的影響下，隨著氣流而被初、中效過濾器所捕集。設備帶有10%的排風，從而形成相對與外部環境的負壓,從一定程度上保證了此區域內的粉塵不會擴散至室外，起到保護外部環境的作用。
大型負壓稱量間|稱量棚|稱量亭產品優勢：
1、進口品牌風機具有長壽命、低噪聲、免維護、震動小；
2、雙層負壓結構，無泄漏風險；
3、優異的空氣均勻分布性能；
4、風速自動恒定或有級調節；
5、液槽設計確保完美密封；
6、內外一致，整潔無死角；
負壓稱量間的制作方法:
負壓稱量間技術領域：
負壓稱量間生物制藥行業潔凈室工程技術領域，具體的說涉及一種負壓稱量間。
負壓稱量間根據醫藥行業GMP的要求，制劑的原輔料稱量或干燥物料或產品的取樣、稱量、混合、包裝等操作間以及生產片劑、原料藥、口服制劑等的生產車間在稱量、混合、過篩、整粒、壓片、膠囊填充、粉劑灌裝等工藝工序中都必須滿足一定的潔凈度要求，而這些區域最容易發生粉塵飛揚擴散，特別是通過凈化空調系統發生混藥或交叉污染。對于有強毒性、刺激性、過敏性的粉塵，問題更加嚴重。
因此粉塵控制和清除成為醫藥車間必須解決的問題。
發明內容為了克服以上缺陷，本實用新型提供了一種負壓稱量間，使工作區產生負壓，防止交叉污染，保護操作員的安全，而且不因稱量產生二次污染，保證了工作區的高潔凈度環境。
負壓稱量間是為了解決其技術問題采用的技術方案是一種負壓稱量間，包括外箱體和設于該外箱體內的回風箱體、送風箱體以及工作區，稱量間送風箱體設于外箱體內的上方區域內，且其外側面與外箱體密封連接；
負壓稱量間回風箱體設于外箱體內位于送風箱體下方的區域的一側處，稱量間送風箱體、回風箱體和外箱體共同圍成工作區；稱量間在回風箱體內設有風機支架以及設于該風機支架上的送風機，且該送風機的出風口通向送風箱體內；在回風箱體靠近工作區的一側面的下方設有初效過濾器，該回風箱體內位于風機支架的下方且正對該初效過濾器處設有高效過濾器；
負壓稱量間送風箱體對應于送風箱體和工作區的交界處設有高效過濾器，稱量間送風箱體的鄰近工作區的下側面上設有出風口，該出風口上設有均流膜。負壓稱量間的進一步改進在回風箱體內設有控制柜，回風箱體位于工作區的一側面上設有控制面板，該控制面板通過控制柜控制所述送風機、初效過濾器和高效過濾器的工作狀態。
作為負壓稱量間的進一步改進，在送風箱體的上側面且對應工作區位置處設有淚珠燈，該淚珠燈的開關插座面板設置于控制面板上。控制面板上還設有用于感應氣流大小的壓差表和應急按鈕。
負壓稱量間進一步改進，在回風箱體和工作區鄰近的外側面上設有風速傳感器。作為稱量間的進一步改進，在回風箱體上還設有檢修門，該檢修門通過門框與回風箱體固連。
負壓稱量間的進一步改進，送風機通過減震器與風機支架連接，并通過軟管連連接到送風箱體內對其進行送風。
負壓稱量間的進一步改進，回風箱體和回風箱體均為不銹鋼長方體結構，外箱體為不銹鋼板金、雙面不銹鋼巖棉和紙蜂窩結構之一。
負壓稱量間的進一步改進，在送風箱體的高效過濾器的一側面上設有排風口，另設有調節閥來調整該排風口排風量的大小，且排風量調節范圍為總風量的10%-I5%O作為本實用新型的進一步改進，高效過濾器通過不銹鋼框架與送風箱體內側面相連接，且連接處采用硅膠密封；
負壓稱量間初效過濾器和高效過濾器框架與回風箱體連接；回風支架通過螺絲固定于外箱體上。效果是不僅保護了藥品于環境，而且保護了操作者的安全，同時不因稱量產生二次污染。

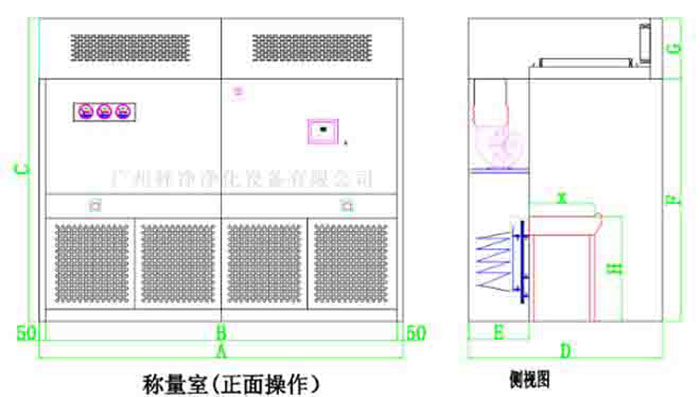

負壓稱量間結構示意；回風箱體和工作區臨界面的截面結構示意圖；
結合附圖，作以下說明I-外箱體2-回風箱體3——送風箱體4——工作區5——風機支架6——送風機7—初效過濾器8—中效過濾器9—高效過濾器10—均流膜11——控制面板12——淚珠燈13-開關插座面板14-壓差表15-應急按鈕16-風速傳感器17——檢修門18——排風口。
具體實施方式
結合附圖，對負壓稱量間作詳細說明，稱量間的保護范圍不限于下實施例。
負壓稱量間，包括外箱體I和設于該外箱體內的回風箱體2、送風箱體3以及工作區4，送風箱體設于外箱體內的上方區域內，且其外側面與外箱體密封連接；
稱量間回風箱體設于外箱體內位于送風箱體下方的區域的一側處，送風箱體、回風箱體和外箱體共同圍成工作區；
負壓稱量間在回風箱體內設有風機支架5以及設于該風機支架上的送風機6，且該送風機的出風口通向送風箱體內；
在回風箱體靠近工作區的一側面的下方設有初效過濾器7，該回風箱體內位于風機支架的下方且正對該初效過濾器處設有高效過濾器8;
稱量間送風箱體對應于送風箱體和工作區的交界處設有高效過濾器9，送風箱體的鄰近工作區的下側面上設有出風口，該出風口上設有均流膜10。
這樣，從送風機引出的風先進入送風箱體內并依次經其內的高效過濾器和引流膜引入到工作區，從而保證了回風的結清度和氣流的均勻性；
經過工作區的風再被引入到回風箱體內，在回風箱體內依次經初效過濾器和高效過濾器再引入到送風機，使工作區散發的粉塵被初、高效過濾器所捕集再送到送風機，如此依次循環，從而形成穩定的負壓?jiǎn)蜗蛄鳎⒈ＷC的工作區送風的潔凈度，滿足藥廠GMP要求。
負壓稱量間對于均流膜可定期更換或清洗后重復使用。
優選的、在回風箱體內設有控制柜，回風箱體位于工作區的一側面上設有控制面板
該控制面板通過控制柜控制所述送風機、初效過濾器和高效過濾器的工作狀態。
工作人員可在工作區內，可通過控制面板操作控制柜，從而來控制送風機、初效過濾器和高效過濾器等的工作狀態。
稱量間優選的，在送風箱體的上側面且對應工作區位置處設有淚珠燈。
1、該淚珠燈的開關插座面板
2、設置于控制面板上。

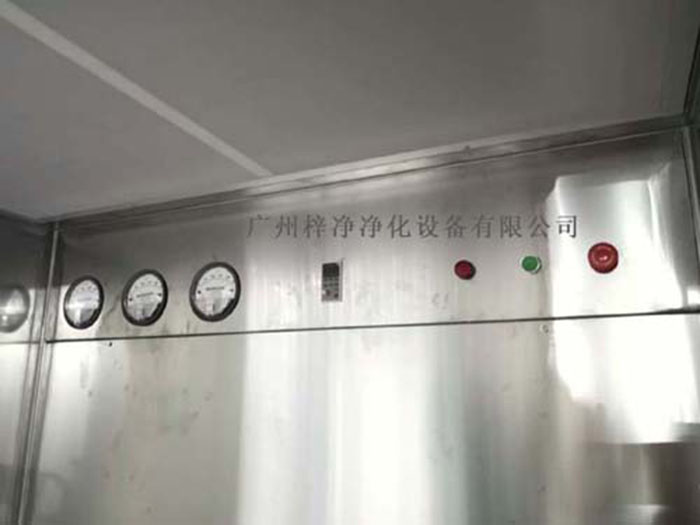

稱量間優選的，在控制面板上還設有用于感應氣流大小的壓差表和應急按鈕。
稱量間優選的，在回風箱體和工作區鄰近的外側面上設有風速傳感器。
稱量間優選的，在回風箱體上還設有檢修門，該檢修門通過門框與所述回風箱體固連。
稱量間優選的，送風機通過減震器與風機支架連接，并通過軟管連連接到送風箱體內對其進行送風。
稱量間優選的，回風箱體和回風箱體均為不銹鋼長方體結構，外箱體為不銹鋼板金、雙面不銹鋼巖棉和紙蜂窩結構之一。
稱量間優選的，在送風箱體的高效過濾器的一側面上設有排風口，另設有調節閥來調整該排風口排風量的大小，且排風量調節范圍為總風量的10%-15%。
稱量間的優選，高效過濾器通過不銹鋼框架與送風箱體內側面相連接，且連接處采用硅膠密封；初效過濾器和高效過濾器分別通過不銹鋼框架與回風箱體連接；回風支架通過螺絲固定于外箱體上。
負壓稱量間權利要求：
1、負壓稱量間，其特征在于包括外箱體
(I)和設于該外箱體內的回風箱體
(2)送風箱體
(3)以及工作區
(4)送風箱體設于外箱體內的上方區域內，且其外側面與外箱體密封連接；回風箱體設于外箱體內位于送風箱體下方的區域的一側處，送風箱體、回風箱體和外箱體共同圍成工作區；在回風箱體內設有風機支架。
(5)以及設于該風機支架上的送風機
(6)且該送風機的出風口通向送風箱體內；在回風箱體靠近所述工作區的一側面的下方設有初效過濾器。
(7)該回風箱體內位于風機支架的下方且正對該初效過濾器處設有高效過濾器
(8)送風箱體對應于送風箱體和工作區的交界處設有高效過濾器
(9)送風箱體的鄰近工作區的下側面上設有出風口，該出風口上設有均流膜。
(10)2根據權利要求I的負壓稱量間，其特征在于在回風箱體內設有控制柜，回風箱體位于工作區的一側面上設有控制面板。
(11)該控制面板通過控制柜控制、送風機、初效過濾器、中效過濾器、高效過濾器的工作狀態。3根據權利要求2的負壓稱量間，其特征在于在送風箱體的上側面且對應工作區位置處設有淚珠燈
(12)該淚珠燈的開關插座面板。
(13)設置于控制面板上。4.根據權利要求2的負壓稱量間，其特征在于在控制面板上還設有用于感應氣流大小的壓差表
(14)和應急按鈕；
(15)5.根據權利要求I或2的負壓稱量間，其特征在于在回風箱體和工作區鄰近的外側面上設有風速傳感器。
(16)6.根據權利要求I或2的負壓稱量間，其特征在于在回風箱體上還設有檢修門.
(17)該檢修門通過門框與回風箱體固連。7.根據權利要求I或2的負壓稱量間，其特征在于送風機通過減震器與所述風機支架連接，并通過軟管連連接到送風箱體內對其進行送風。8.根據權利要求I或2的負壓稱量間，其特征在于回風箱體和回風箱體均為不銹鋼長方體結構，外箱體為不銹鋼板金、雙面不銹鋼巖棉和紙蜂窩結構之一。9.根據權利要求I或2所述的負壓稱量間，其特征在于在送風箱體的高效過濾器的一側面上設有排風口。
(18)另設有調節閥來調整該排風口排風量的大小，且排風量調節范圍為總風量的10%-15%。10.根據權利要求I或2的負壓稱量間，其特征在于高效過濾器通過不銹鋼框架與送風箱體內側面相連接，且連接處采用硅膠密封；初效過濾器和高效過濾器分別通過不銹鋼框架與回風箱體連接；回風支架通過螺絲固定于外箱體上。
負壓稱量間，包括外箱體和設于其內的回風箱體、送風箱體以及工作區，送風箱體設于外箱體內的上方區域內；
稱量間回風箱體設于外箱體內位于送風箱體下方的區域的一側處，送風箱體、回風箱體和外箱體共同圍成工作區；在回風箱體內設有風機支架以及設于風機支架上的送風機，且該送風機的出風口通向送風箱體內；
稱量間在回風箱體內設有初效過濾器、中效過濾器、，高效過濾器對進入回風箱體內的風進行過濾；送風箱體對應于送風箱體和工作區的交界處設有高效過濾器，送風箱體的鄰近工作區的下側面上設有出風口，該出風口上設有均流膜。該負壓稱量間使工作區產生負壓，防止交叉污染，保護操作員的安全，而且不因稱量產生二次污染，保證了工作區的高潔凈度環境。
注:負壓稱量間可根據客戶要求制作非標產品：
可選配件: 1、風速傳感器；2、壓差傳感器；3、變頻器；4、觸摸屏；5、PLC控制；6、高分子均流膜。
